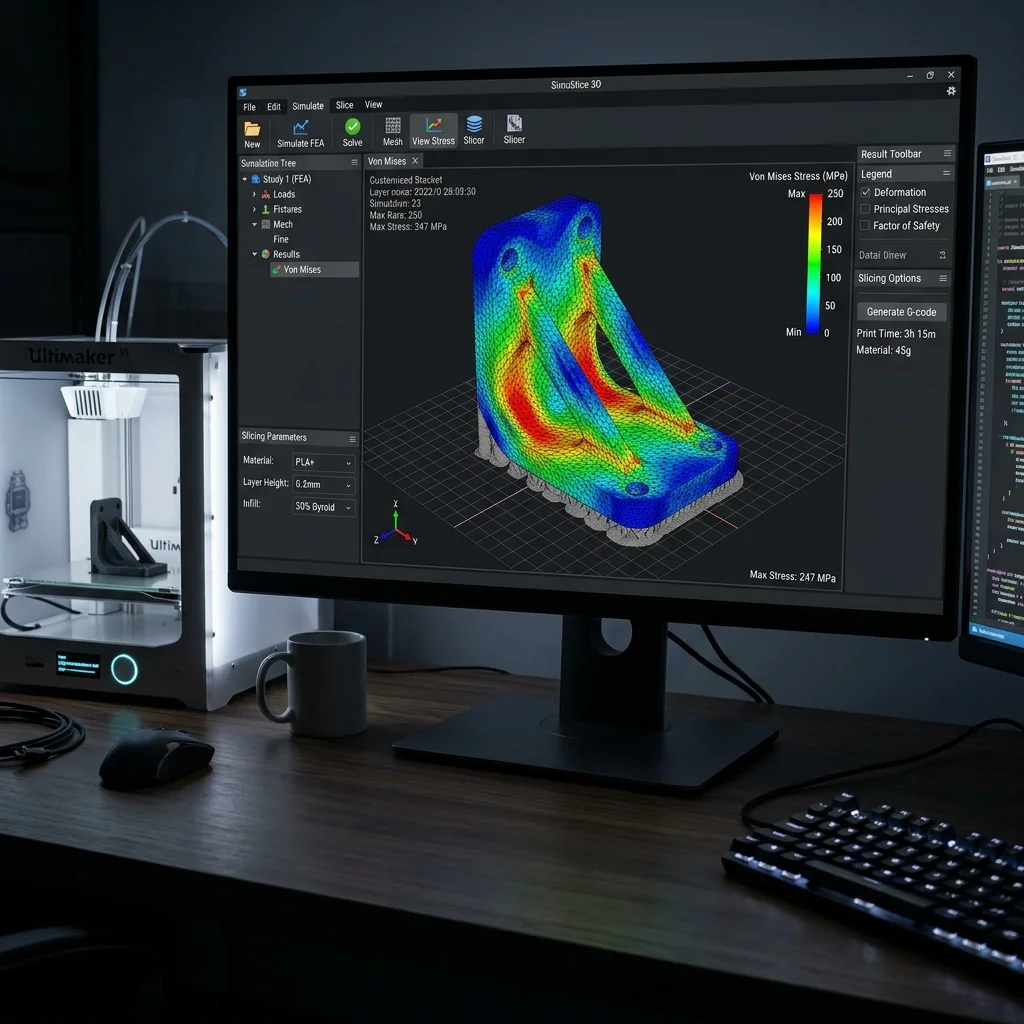

Днес разглеждаме интеграцията на Finite Element Analysis (FEA) директно в слайсера – концепция, която превръща G-code генератора от „геометричен инструмент“ в инженерен симулатор. Вместо отделен FEA → CAD → слайсер pipeline, FEA-интегрираният слайсер анализира якостта на детайла с реалните печатни параметри.


Защо FEA в слайсера?

Стандартният FEA (ANSYS, SolidWorks Simulation) третира детайла като изотропен, хомогенен материал. Но 3D принтираните детайли са:

  • Анизотропни: Z-якостта (между слоевете) е 30–70% от XY-якостта (вътре в слоя).
  • Нехомогенни: Infill pattern и density варират в обема.
  • Зависими от ориентацията: Ориентацията на детайла в билд обема определя якостта.

FEA в слайсера отчита тези фактори и дава реалистична оценка на якостта.


Интерактивен избор на филамент

Отговори на 3 бързи въпроса и намери оптималния материал за твоя проект.

1. Какви са механичните изисквания към детайла?


Подходи

1. Anisotropic Material Model

Слайсерът генерира FEA модел с ортотропни материални свойства:

  • $E_x = E_y$ (в слоя) ≠ $E_z$ (между слоевете).
  • Shear модул $G_{xz}$ е значително по-нисък от $G_{xy}$.
  • Infill density влияе на ефективните свойства (Rule of Mixtures).

2. Infill-Aware Stress Analysis

Вместо солиден FEA модел, слайсерът симулира реалната infill структура:

  • Gyroid infill с 20% density → ефективен $E$ = 20% от солидния.
  • Но gyroid има различни свойства от grid infill при същата density.

3. Build Orientation Optimization

FEA слайсерът тества множество ориентации и избира тази с максимална якост за конкретното натоварване:

  • Критичните stress зони трябва да бъдат в XY плоскостта (силен слой).
  • Z-натоварване (перпендикулярно на слоевете) трябва да бъде минимизирано.

Предимства и недостатъци

Предимства:

  • Реалистичен анализ: Отчита анизотропия, infill и ориентация.
  • Вграден workflow: Не е необходим отделен FEA софтуер.
  • Автоматична оптимизация: Ориентация и infill се оптимизират за натоварване.

Недостатъци:

  • Compute-intensive: FEA изисква значителни изчислителни ресурси.
  • Апроксимация: Реалните AM свойства зависят от много фактори (температура, скорост, cooling).
  • Ограничена наличност: Само ANSYS Additive Suite и nTopology предлагат AM-специфичен FEA.

FAQ

Q: Мога ли да направя FEA на принтиран детайл в PrusaSlicer?
A:
Не директно – PrusaSlicer не включва FEA. Но можете да експортирате STL + infill параметри към ANSYS Additive Suite за AM-специфичен анализ.
Q: Колко по-слаби са 3D принтираните детайли в Z-посока?
A:
Типично 30–70% от XY якостта за FDM (зависи от layer adhesion). SLS и MJF са значително по-изотропни (Z = 80–95% от XY).
