Non-Planar 3D принтиране: Гладки повърхности без стъпала

Non-Planar 3D принтиране: Гладки повърхности без стъпала

Днес разглеждаме една от най-вълнуващите посоки в FDM принтирането – non-planar (непланарен) 3D принтиране. Стандартният FDM слайсер нарязва модела на плоски хоризонтални слоеве. Но какво ако дюзата може да се движи в 3D – следвайки контурите на повърхността вместо да ги стъпаловидно апроксимира?


Проблемът: Стъпаловидни артефакти

При стандартното послойно принтиране, наклонени повърхности се апроксимират с плоски стъпала. Колкото по-голям е ъгълът и по-дебел е слоят, толкова по-видими са стъпалата:

  • Височина на стъпалото = Layer Height × tan(ъгъл на наклона).
  • При 0.2 mm layer height и 30° наклон → стъпало от 0.12 mm.
  • При 0.2 mm layer height и 10° наклон → стъпало от 0.035 mm.

Интерактивен избор на филамент

Отговори на 3 бързи въпроса и намери оптималния материал за твоя проект.

1. Какви са механичните изисквания към детайла?

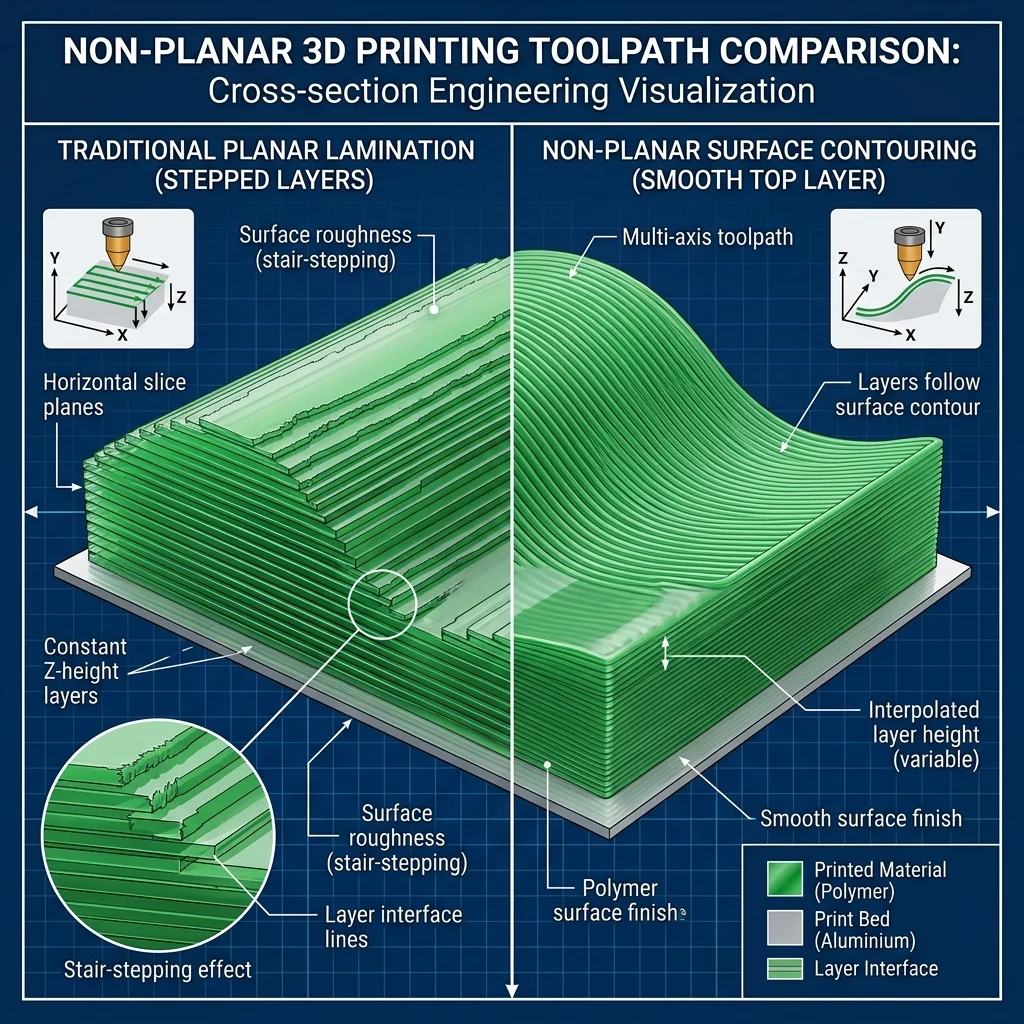

Non-Planar принтиране: Концепция

Вместо плоски Z-слоеве, дюзата следва криволинейна повърхност:

  1. Базата на детайла се принтира нормално (планарни слоеве).
  2. Горните 3–5 слоя преминават в непланарен режим – дюзата се движи по Z докато печата, следвайки контура на повърхността.
  3. Резултат: гладка горна повърхност без стъпаловидни артефакти.

Ограничения

  • Макс. ъгъл: Ограничен от геометрията на hotend-а – дюзата не трябва да се удря в детайла. Типично макс. 15–25° от хоризонталата.
  • Само за горни повърхности: Страничните стени остават планарни.
  • Софтуер: Само PrusaSlicer (експериментално) и специализирани решения поддържат non-planar.

Kинематични изисквания

Кинематика Non-Planar поддръжка Ограничение
Cartesian (bedsling) Ограничена Леглото се движи по Y – рискува удар
CoreXY Добра Леглото се движи само по Z
Delta Отлична Естествена 3-осна свобода
5-осен робот Перфектна Пълна ъглова свобода

Предимства и недостатъци

Предимства:

  • Гладки горни повърхности: Елиминира стъпаловидните артефакти.
  • По-бързо принтиране: Дебели слоеве за тялото + non-planar за повърхността.
  • Механично подобрение: Непланарните слоеве следват натоварването.

Недостатъци:

  • Ограничен ъгъл: 15–25° от хоризонталата.
  • Риск от удар: Hotend-ът може да се удари в детайла.
  • Ограничена софтуерна поддръжка: Малко слайсери поддържат non-planar.
  • Само за горни повърхности: Не подобрява странични стени.

FAQ

Q: PrusaSlicer поддържа ли non-planar принтиране?
A:
Експериментално – в development builds. OrcaSlicer също работи по имплементация. За пълно non-planar принтиране, 5-осни системи (5axismaker, AION500) са необходими.
Q: Може ли non-planar принтиране на Delta принтер?
A:
Да – Delta кинематиката е идеална за non-planar, защото осигурява естествено движение в 3D пространството. Проектът FullControl предлага G-code генератор за non-planar Delta принтиране.

Интерактивен Анализатор за Non-planar 3D принтиране: гладки повърхности без стъпала

Избери профил за да видиш детайлен анализ.

Здравина / Устойчивост 58%
Скорост на принтиране 90%
