Днес се впускаме в една много интересна и практична територия на адитивното производство – лентовите 3D принтери (conveyor belt printers) и по-конкретно интеграцията на тази концепция около доказаната платформа LulzBot TAZ Pro. Ако оставим настрана лъскавите брошури и слезем при „кирките и лопатите“ на цеха, автоматизацията на дребносерийното производство се сблъсква с един основен ограничител: необходимостта оператор ръчно да отлепя детайлите и да рестартира процеса.

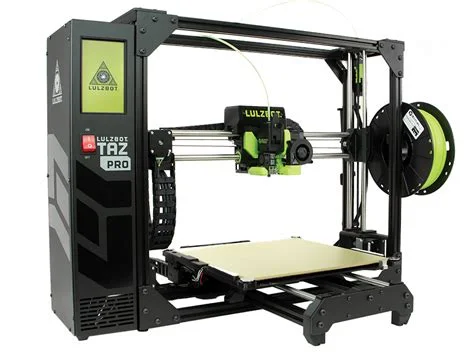

Концепцията LulzBot TAZ Pro Belt променя това, като комбинира здравата механика и двойната екструзия на професионалния TAZ Pro с безкрайна Z-ос (ротационна транспортна лента като печатащо легло). Нека разгледаме как физиката на 45-градусовото принтиране променя правилата на играта и защо тази конфигурация е толкова ценна за производство в малки серии.
1. Физика и кинематика на 45-градусовото принтиране
За разлика от стандартните триосни Cartesian принтери, където слоевете се наслояват хоризонтално един върху друг по вертикалната Z-ос, при TAZ Pro Belt главата е наклонена под ъгъл 45° спрямо принтиращата повърхност. Ролята на ос Y (или Z, в зависимост от софтуерната дефиниция) се поема от непрекъснато движеща се транспортна лента.
Тази кинематика има няколко фундаментални предимства:
- Безкраен обем по едната ос: Можеш да принтираш детайли с теоретично безкрайна дължина (например дълги кабелни канали, крила на дронове или архитектурни профили), ограничени единствено от дължината на захранващата шпула с филамент.
- Автоматично изхвърляне на детайлите: След приключване на принтирането лентата се придвижва напред, преминава през ролката в края на принтера, което кара детайла да се отлепи сам и да падне в събирателен кош. Това позволява 24/7 непрекъснато производство без човешка намеса.
- Промяна в разпределението на механичните сили: При традиционното принтиране най-слабото място на детайла е сцеплението между слоевете по Z-оста. Тъй като тук слоевете се полагат под ъгъл (на принципа на керемиди), механичните натоварвания се разпределят по диагонал. Това драстично намалява риска от деламинация (разслояване) при огъване и опън по дължината на детайла.
2. Технически спецификации
Концепцията LulzBot TAZ Pro Belt залага на индустриална издръжливост и отворена екосистема:
- Работен обем: 280 mm x 198 mm x ∞ (безкрайност) mm (височината перпендикулярно на лентата е ограничена до 198 mm поради 45-градусовия наклон на главата: 280 * sin(45°) ≈ 198 mm)
- Ъгъл на принтиращата глава: 45° спрямо равнината на леглото
- Екструдерна система: Двойна екструзия с вертикално повдигане на неактивната дюза (Dual Titan Aero)
- Диаметър на филамента: 2.85 mm (осигурява висок въртящ момент и надеждност при работа с гъвкави материали)
- Максимална температура на дюзата: 290 °C (опционално до 300 °C с метални термични бариери)
- Материал на транспортната лента: Гъвкава и износоустойчива транспортна лента от найлонов или въглероден композит (nylon or carbon fiber composite belt) с термоустойчиво PEI покритие (предотвратява умората на материала, характерна за металните подложки)
- Максимална температура на леглото: 60 °C (предназначена предимно за PLA/PETG; по-високи температури водят до провисване и деформация на найлоновата лента)
- Калибриране: Автоматично компенсиране на наклона на лентата (нивелиране), мониторинг на опъна на лентата и софтуерно регулиране на X/Y/Z офсета на двете дюзи (Automated belt tilt compensation (leveling), belt tension monitoring, and software-based dual-nozzle X/Y/Z offset alignment)
3. Сравнителен анализ на лентовите платформи
За да разберем къде се позиционира тази машина, нека я съпоставим с бюджетния Creality 3DPrintMill (CR-30) и скъпата индустриална система BlackBelt 3D.
| Характеристика | LulzBot TAZ Pro Belt | Creality 3DPrintMill (CR-30) | BlackBelt 3D (Standard) |
|---|---|---|---|
| Ширина на принтиране (X) | 280 mm | 200 mm | 340 mm |
| Височина на принтиране (Y/Z) | 198 mm | 170 mm | 340 mm |
| Дължина на принтиране | Безкрайна (∞) | Безкрайна (∞) | Безкрайна (∞) |
| Екструзия | Двойна (Direct Drive, 2.85 mm) | Единична (Bowden, 1.75 mm) | Единична (Direct, 1.75 mm) |
| Макс. темп. на дюзата | 290 °C | 240 °C | 300 °C |
| Макс. темп. на леглото | 60 °C | 110 °C | 110 °C |
| Поддържащи материали | Разтворими подпорки (PVA/BVOH) | Не (поради единичния екструдер) | Не (в базовия модел) |
| Ориентировъчна цена | ~$6,500 – $8,500 | ~$1,000 | ~$11,000+ |
4. Инженерното предизвикателство: Двойна екструзия под 45 градуса
Ако единичното принтиране под ъгъл е труден, то двойното принтиране е истинско инженерно изпитание. Наклоненият gantry механизъм изисква микроскопична прецизност при подравняването на двете дюзи:
- Механично повдигане: TAZ Pro използва серво-задвижван механизъм, който физически повдига неактивната дюза с 1.5 mm по оста на наклона (45°). Това осигурява реална вертикална хлабина от 1.5 * cos(45°) ≈ 1.06 mm спрямо леглото, което е напълно достатъчно, за да се предотврати сблъсък на неактивната дюза с вече принтираните слоеве, стърчащи нагоре.
- Разтворими подпорки под ъгъл: Благодарение на двойния екструдер, принтерът може да работи с разтворими материали (PVA за PLA, или BVOH за PETG/Nylon). Слайсването под 45 градуса обаче променя изцяло геометрията на подпорите – те вече не се градят вертикално нагоре, а се „подпират“ под ъгъл върху предходните слоеве, спестявайки материал и улеснявайки отстраняването.
- Управление на 2.85 mm филамент (Ретракция и изчакване): Поради по-големия си диаметър, 2.85 mm нишката притежава висока термична маса в нагревателната зона. Това изисква къси ретракции (1.0–2.0 mm) за предпазване от запушване в студената зона, но същевременно води до засилено изтичане (oozing) от неактивната дюза. За справяне с този проблем са необходими софтуерно понижаване на температурата в режим на готовност (standby temperature cooling) и използването на продухващи кули (prime towers) при всяка смяна на дюзите.
5. Предимства и недостатъци
Предимства (Pros)
- Непрекъснато производство: Перфектен за „ферми“ за 3D принтиране – стартираш серия от 100 детайла и ги събираш от коша след два дни.
- Двойна екструзия: Единственият достъпен професионален модел с възможност за разтворими подпори при безкрайно принтиране.
- Механична здравина: Наклонените слоеве разпределят напреженията по-добре и правят детайлите устойчиви на счупване по Z-оста.
- 2.85 mm стандарт: По-дебелият филамент има по-висока структурна твърдост, което улеснява прецизното бутане на гъвкави материали (TPU/TPE) през Direct Drive екструдера.
Недостатъци (Cons)
- Сложно калибриране: Настройката на отместването (offset) на дюзите по трите оси изисква търпение и прецизност.
- Качество на долната повърхност: Страната на детайла, която е в контакт с транспортната лента, придобива нейната текстура и понякога има леки дефекти поради движението на лентата.
- Специфичен софтуер: Традиционните слайсери (Cura, PrusaSlicer) не поддържат 45-градусов печат. Изисква се ползването на специализиран софтуер (напр. BlackBelt Cura или фърмуерни модификации).
Интерактивен водач за отстраняване на дефекти
Избери симптом на дефект при принтиране, за да разбереш причините и как да го решиш.
Stringing
Възможна причина: Влажен филамент, твърде висока температура или ниска ретракция.
Бързо решение:
- Изсуши филамента за 4-6 часа на 50°C.
- Намали температурата на дюзата с 5-10°C.
- Увеличи дължината на ретракция с 0.5 – 1.0 mm.
Често задавани въпроси (FAQ)
Q:
1. Какви са температурните ограничения на леглото и защо не се препоръчва принтиране с ABS/ASA?
A:
Максималната температура на леглото е ограничена до 60 °C, тъй като машината е проектирана предимно за PLA и PETG. По-високите температури причиняват провисване и деформация на найлоновата лента поради термично разширение. Освен това автоматичното изхвърляне разчита на охлаждането на детайла под неговата температура на встъкляване (Tg) в края на лентата, където тя се огъва около ролката, за да се отлепи сам. Ако леглото е твърде горещо, детайлът остава мек и няма да се отдели автоматично. Това прави принтирането на ABS/ASA напълно непрактично на тази отворена лентова машина, тъй като тези материали изискват много висока температура на леглото и затворена термокамера срещу деформация.
Q:
2. Защо се използва филамент с диаметър 2.85 mm вместо стандартния 1.75 mm?
A:
LulzBot традиционно залага на 2.85 mm поради по-доброто поведение на дебелата нишка при Direct Drive екструдерите, особено при композитни материали с въглеродни влакна и меки TPU нишки. При лентовото принтиране, където разстоянието от захранващата шпула до главата може да варира, по-дебелият филамент се огъва по-трудно в направляващите тръби, което осигурява по-равномерно подаване на материал.
Q:
3. Могат ли традиционните CAD модели да се принтират без модификация?
A:
Да, геометрията на модела не се променя. Единственото изискване е при слайсването. Тъй като моделът се реже под ъгъл от 45 градуса, някои тънки вертикални стени могат да се принтират по-трудно, ако не са ориентирани правилно спрямо посоката на движение на лентата. Добре е моделите да се позиционират така, че дългата им ос да съвпада с посоката на движение на транспортната лента.
Q:
4. Колко издръжлива е транспортната лента и как се подменя?
A:
При правилна експлоатация (без надраскване с метални шпатули и спазване на температурните лимити) лентата издържа над 1000 часа работа. Подмяната ѝ отнема около 30 минути – изисква се разхлабване на обтягащите болтове в предната част, плъзгане на старата лента встрани и поставяне на новата, последвано от повторно калибриране на опъна.
Q:
5. Поддържа ли се печат с водоразтворими материали (PVA/BVOH)?
A:
Да, това е едно от най-големите предимства на двойната екструзия при TAZ Pro Belt. Тъй като слоевете се нанасят под ъгъл, разтворимите подпори се изграждат много ефективно под кухините. Трябва обаче да се внимава, тъй като PVA има тенденция да омеква при температури над 60 °C. Тъй като леглото на TAZ Pro Belt е ограничено до 60 °C, това съвпада отлично с изискванията на PVA. За Nylon материали се препоръчва използването на BVOH, който предлага по-добра механична стабилност при контактната повърхност.
Q:
6. Могат ли да се принтират високотемпературни инженерни пластмаси като PEEK на тази машина?
A:
Не. Високотемпературните материали като PEEK изискват затворена камера с температура от 90 °C или повече и температури на дюзата над 400 °C. Отворената архитектура и материалите на транспортната лента на TAZ Pro Belt са проектирани за стандартни пластмаси (PLA/PETG) и някои лесни за обработка инженерни полимери, но не са подходящи за високотемпературни суперполимери.
Интерактивен Анализатор за Lulzbot taz pro belt: безкрайно z-осово принтиране за малки серии
Избери профил за да видиш детайлен анализ.
Здравина / Устойчивост
85%
Скорост на принтиране
53%
Инженер, автор на „Голямата книга на 3D принтирането“ и експерт по адитивни технологии
