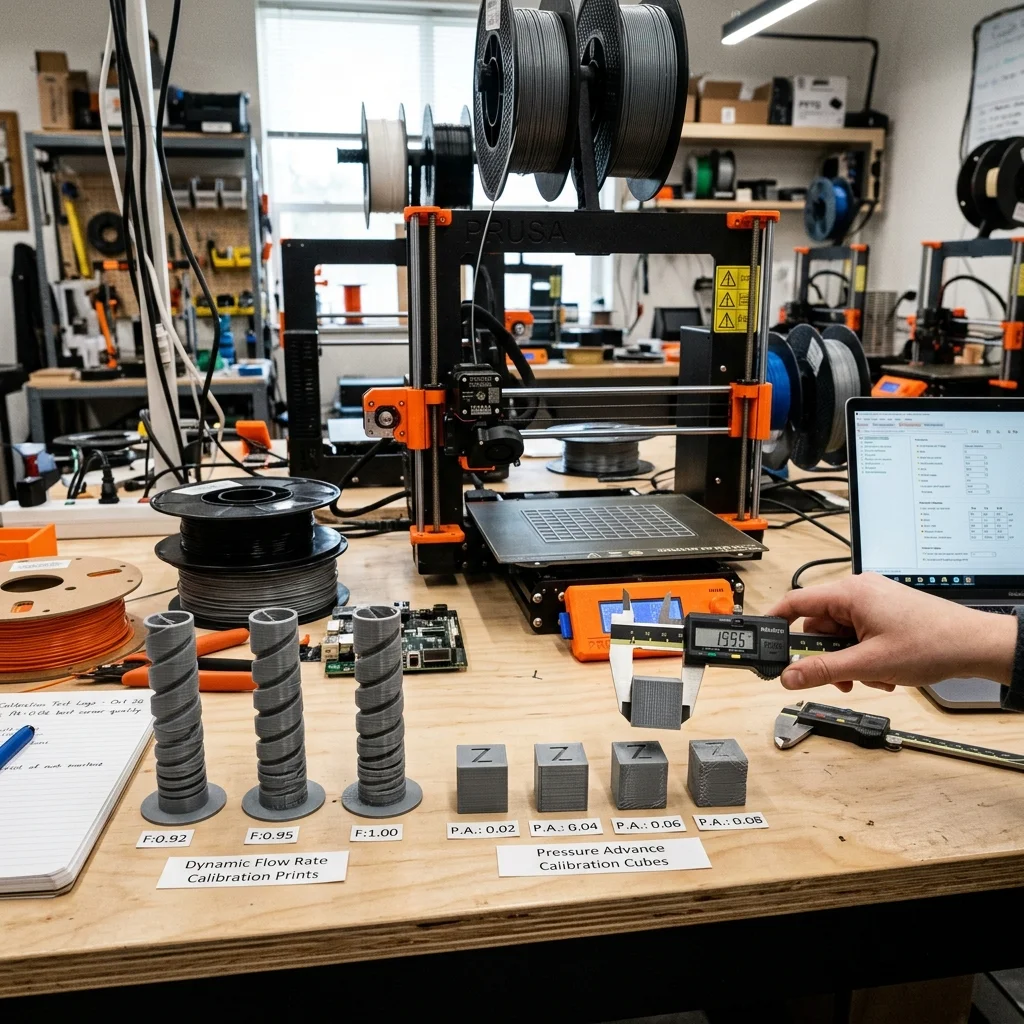

Динамична калибрация на дебита: Gravimetric, Dimensional и Auto-Flow

Днес разглеждаме динамичната калибрация на дебита – автоматизирани методи за определяне на точния flow rate без ръчни тестове. Правилният flow rate е критичен: прекалено висок → blobs, elephant foot; прекалено нисък → пропуски, слаба адхезия. Целта е автоматичен, адаптивен flow за всеки материал.

Методи

1. Gravimetric Calibration

Най-точният метод:

1. Екструдира се определена дължина филамент (100 mm) при зададена температура.
2. Измерва се теглото на екструдирания материал.
3. Сравнява се с теоретичното тегло (базирано на диаметър × density).
4. Коригира се E-steps/mm или flow multiplier.

Точност: ±1% от теоретичния flow.

2. Dimensional Calibration

1. Печата се thin-wall cube (1 периметър, 20×20×20 mm).
2. Измерва се дебелината на стената с шублер.
3. Flow = целева ширина / измерена ширина × 100%.

3. Automatic Flow (Bambu Lab / Prusa)

Bambu Lab X2 и Prusa MK4/MK5 имат вградена auto-flow калибрация:

1. Принтерът печата тестови линии при различни flow стойности.
2. Вграден сензор (или камера) измерва ширината.
3. Автоматично избира оптималния flow.

4. Pressure-Based Flow Sensing

Сензор за налягане в bowden тръбата или хотенда:

• Мери налягането на филамента в реално време.
• Корелира с дебита – по-високо налягане = по-висок дебит.
• Closed-loop корекция за константен flow.

Предимства и недостатъци

Предимства:

• Прецизност: Автоматичната калибрация елиминира human error.
• Бързина: Auto-flow тестовете отнемат < 5 минути.
• Адаптивност: Sensor-based системите коригират в реално време.

Недостатъци:

• Хардуер: Pressure sensing изисква допълнителен сензор.
• Валидност: Калибрацията е за конкретна температура и скорост.
• Ограничена наличност: Auto-flow е само при Bambu и Prusa.
